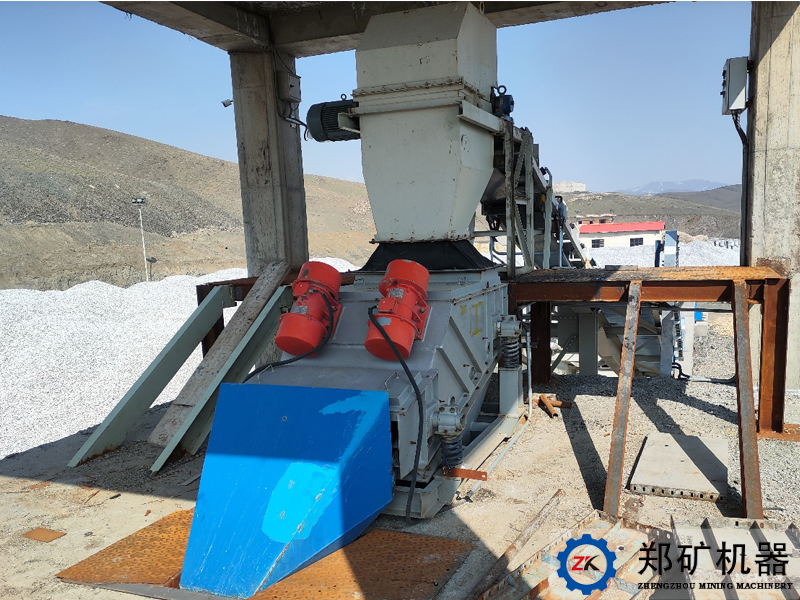

多层直线振动筛产品介绍:
多层直线振动筛主要为座式安装多层振动筛分机,根据不同产品所筛物料目数要求匹配相应筛板,能达到一次同时筛分、过滤多种不同规格的物料,且更换筛网工序简单,设备操作方便,应用范围广。主要应用于化工、造纸、冶金建材、粮食、磨料、化肥等行业对颗粒状、粉状物料的筛选、分级和过滤脱水。
多层直线振动筛主要由:筛箱、筛板、振动电机及支承装置组成:
箱体:主要用q235b钢板焊接,也可以根据应用需求采用不锈钢板焊接制作。
筛面:筛面有不锈钢条缝筛板与金属丝编织网两种结构形式,分别采用垂向压紧和纵向拉紧方式固定,筛面更换方便快捷,使用寿命长。
振动电机:采用2台卧式振动电机产生振动源,调整电机两端偏心块,可适应不同的激振力要求。
支承装置:由槽钢焊接的支承架和支承弹簧组成支承装置,通过改变前后支承腿高度,可以改变筛面倾角。
多层直线振动筛工作原理:
筛机下部安装有两台振动电机,工作时做同步,反相旋转。偏心块在旋转时产生额定的激振力,在其作用下,支承在四个减振弹簧上的箱体产生往复直线振动。当槽体振动加速度的垂直分量n大于重力和重力加速度g时,槽中物料被抛起,并按抛物线的轨迹向前作跳跃运动,槽体每振动一次,物料被抛起一次,在与筛面相遇的过程中,使小于筛缝的物料透过筛面,从而达到分级的目的。
多层直线振动筛设备的安装与调试
1、设备安装时应找出其基础水平再安装支架,调整好相对位置并经初步固定后,顺次装上减振弹簧,然后,将筛体起吊至支承上方,慢慢落下至减振弹簧上。
2、直线筛箱体周边100mm范围内不得有固定物体,进出料口如需密封连接应为软连接,如:工业帆布连接。为防止物料下落损坏筛网,来料口至筛网的垂直落差距离不应大于1000mm左右。为使筛机有效筛分面积得到充分利用。入料装置应使物料均匀分布在整个筛机的入料口面宽度上。不应堆集在入料口中间很小的位置上。
3、振动电机接线时应保证使两台电机线为并连反向旋转。
“↺↻”或“↻↺”。电机的供电电缆应有一定的余量并接地。
4、装完毕后,应检查设备的全部螺栓紧固情况,并查看筛机与周围物体是否有接触,并留有充分的余量,以消除开机产生振动时碰掀的可能性。
5、筛机应经过二小时的试运行。开机停机有三秒钟的共振区,此时振幅较大,应属正常现象。运转时不得有横振现象出现,应沿激振力的方向作直线振动。如振动直线筛安装在钢结构架上或强度不好的楼板上,容易产生破坏力极强的共振。共振很容易撕裂筛机的钢板,所以应打好基础,防止共振出现,否则设备不得投入生产。
6、调整两台电机的四组偏心块的角度及能改变其激振力的大小,调整时应先拆除防护罩,再旋松内侧偏心块螺栓,将两端偏心块同方向旋转至所需的激振力。然后旋紧偏心块螺栓及安装好防护罩。两块偏心块叠在一齐时为激振力,夹角越小激振力越小。切记四组偏心块夹角一定要一致。
